Wat u ook mengt, de schoepenwielkeuze is van kritisch belang. Deze speelt een rol in mixerspecificaties en je eindproduct. Roerwerken, propellers, draagvleugels en andere gebruikelijke schoepenwielmodellen maken de keuze lastig.
Kan dit roerwerk me de ophanging boven de bodem geven die ik nodig heb? Waarin verschilt een draagvleugel van een propeller? Wat is een draagvleugel? Voor u een schoepenwiel koopt, moet u enkele aspecten van uw product en proces in afweging nemen:
Proces- en productafwegingen
De schoepenwielkeuze is vaak gebaseerd op het vinden van de balans tussen stroompatroon, -afschuiving, en het pompvermogen dat past bij de specifieke toepassing. Hoe weet u welke balans tussen beide u nodig hebt? Die is onder andere afhankelijk van de gewenste uitkomst, ingrediënt-eigenschappen en vat-afmetingen.
Ingrediënt-eigenschappen
Zijn de vloeistoffen in uw toepassing mengbaar of niet-mengbaar? Hoe viskeus zijn de vloeistoffen? Hebben de vaste stoffen die u mengt de neiging zich opeen te hopen? Processen waarin mengbare vloeistoffen worden gecombineerd, vereisen zelden schoepenwielen met een sterke afschuiving, omdat het mengen hoofdzakelijk wordt aangedreven door de stroming van de vloeistof. Hierbij is het beter te kiezen voor schoepenwiel met een radiale of axiale stroom, afhankelijk van uw procesvereisten. Bij bepaalde viscositeitsgraden zijn speciaal ontworpen schoepenwielen efficiënter.
Gewenste uitkomst
Als het einddoel gewoon het mengen van een oplosbare vaste stof en een vloeistof is, zal een propeller of draagvleugel de klus klaren. Als het einddoel echter het verspreiden van een onoplosbaar materiaal in een vloeistof is, hebt u een schoepenwiel met sterke afschuiving nodig. Wilt u een gas verspreiden over het mengsel, dan heeft u een roerwerkmes of ander schoepenwiel met sterke afschuiving nodig.
Vatafmetingen
De meeste mengtanks zijn cilindrisch met een roerwerk dat van bovenaf in de tank steekt en waarbij het schoepenwiel zich dicht bij de bodem van de tank bevindt. De diameter van schoepenwielen wordt gewoonlijk afgestemd op de specifieke toepassing, maar in theorie moet de diameter ongeveer gelijk zijn aan de afstand tussen de onderkant van het schoepenwiel en de bodem van de tank.
Keerschoten spelen ook een grote rol in de tankafmetingen. Zal de tank keerschoten hebben? Krijgt de tank 3 of 4 keerschoten? Keerschoten kunnen de efficiëntie en effectiviteit van uw mixer drastisch verhogen, omdat ze helpen om een axiaal stromingspatroon in de tank te creëren. Het vermijden van een roterend dicht object is belangrijk bij de schoepenwielkeuze en tankafmetingen, en keerschoten kunnen daarbij helpen.
Verschillende typen schoepenwiel
Schoepenwielen zijn er is allerlei vormen en maten. Onder veel meer kenmerken verschillen onder meer de optimale werksnelheid, het pompvermogen en de afschuiving ervan. Met het schoepenwiel dat juist is voor de toepassing worden de beste resultaten en de hoogst mogelijke efficiëntie bereikt.
Deze korte inleiding tot verschillende klassen schoepenwielen zet u op het juiste pad voor het kiezen van het beste schoepenwiel voor een succesvol project.
Schoepenwielen met axiale stroom
Schoepenwielen in deze klasse bewerkstelligen een axiaal stroompatroon. Het wordt een axiaal stroompatroon genoemd omdat de vloeistoffen parallel stromen aan de as waaromheen het schoepenwiel draait. Schoepenwielen met axiale stroom pompen gewoonlijk de vloeistof in de tank omlaag met schuine bladen. Door deze neerwaartse druk op de vloeistoffen kan de inhoud boven- en onderaan in de tank worden vermengd.
De meest gebruikelijke toepassingen van deze schoepenwielen zijn onder meer warmtewisseling, opnemen van vast materiaal, vast materiaal in vloeistof verspreiden en vermenging. Binnen de klasse van schoepenwielen met axiale stroom zijn propellers en turbines met hellende bladen het meest gebruikelijk bij toepassingen met een lage tot gemiddelde viscositeit.
Schoepenwielen met radiale stroom
Schoepenwielen met radiale stroom pompen de vloeistof naar de zijkant van de tank langs de radius van het schoepenwiel. In tegenstelling tot schoepenwielen met axiale stroom zijn er bij die met radiale stroom geen gehoekte bladen, want die zouden de vloeistof neerwaarts drukken.
In plaats van de twee menglussen van een axiaal stroompatroon creëren radiale schoepenwielen vier lussen waarmee de tank in kwadranten wordt verdeeld.
Radiale stroompatronen zijn zeer nuttig voor gas/vloeistof- en vloeistof/vloeistof-vermenging, maar ook voor andere processen te gebruiken. Radiale schoepenwielen kunnen vaste deeltjes achterlaten op de bodem van de tank wanneer er niet voldoende kracht is voor adequate verspreiding vanaf de bodem.

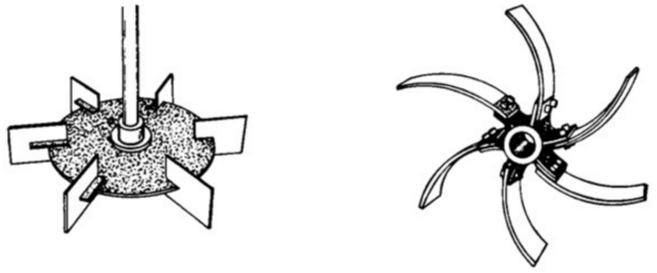

Maar hoe zit het met de schoepenwielen zelf? Hoe weet ik of een schoepenwiel een radiale stroom creëert? In het algemeen hebben radiale schoepenwielen twee kenmerken: open vorm of schijf met gebogen of plat blad.
- Schijf - Schoepenwielen met schijf worden gebruikt voor het creëren van een gelijkmatiger radiaal stroompatroon en wanneer voorkomen moet worden dat gassen opstijgen langs de schacht van de mixer.
- Open - Het schoepenwiel rechts hieronder is volledig open tussen de bladen, wat reiniging ter plaatse eenvoudig maakt, maar minder krachtig werkt dan een schoepenwiel met schijf.
- Gebogen - Bij gebogen (terugslag)bladen zoals aan het schoepenwiel rechts kunnen materialen die door een blad opgevangen zijn, eraf tijdens het draaien.
- Plat - De platte bladen aan het schoepenwiel links zorgen voor meer kracht en pompvermogen dan de gebogen bladen, vanwege de hoek waaronder de vloeistof van het blad wordt gedrukt.
Schoepenwielen met draagvleugel
Veel van de recente vooruitgang in schoepenwiel-technologie vond plaats in deze categorie. Draagvleugels zijn ontworpen voor combinatie van een axiale stroom met licht afschuiving.
Draagvleugels onderscheiden zich ook door een gedraaide blad dat lijkt op die van een turbine met hellende schoepen. Het gedraaide blad creëert meer consistentie in hoe snel vloeistoffen bewegen wanneer zij door de bladen worden voortgestuwd.
Omdat de bladen de vloeistof met een constante snelheid over het blad duwen, maximaliseren draagvleugels het pompvermogen en reduceren ze het stroomverbruik van het schoepenwiel. Dus zijn schoepenwielen met draagvleugels een geweldige optie wanneer u beperkt bent in de stroomtoevoer voor uw mixer.
Schoepenwielen met sterke afschuiving
De kans bestaat dat u zonder het te beseffen al eens een blad met sterke afschuiving hebt gebruikt. Denk aan een zaagblad of een cirkelzaagblad bij een schoepenwiel met hoge afschuiving. Dat is echt hoe het blad eruit ziet, zij het met een paar aanpassingen om de bladen efficiënter te maken voor dispersie van vast materiaal met vloeistof en andere toepassingen.
Dit schoepenwiel is een van de gebruikelijke modellen voor dispersie-bladen. Hij is bedoeld voor maximale afschuiving, handig wanneer vast materiaal moet worden verdeeld dat zich heeft opgehoopt in uw mengsel.
Een ander model met hoge afschuiving is de balkturbine.
Het balkturbine-model heeft een minder sterke afschuiving
Het balkturbine-model heeft een minder sterke afschuiving
dan andere schoepenwielen voor dit doel, maar nog steeds in nuttige mate. Dit is een schoepenwiel met schijf, zodat er meerdere 'balken' op geplaatst kunnen zijn.
Schoepenwielen met sterke afschuiving hebben weinig of geen pompvermogen en moeten op hoge snelheid draaien om effectief te zijn. Het is ook redelijk gebruikelijk om sterke afschuiving te combineren met axiale stroom, voor het beste van twee werelden: sterke stromen en sterke afschuiving.
